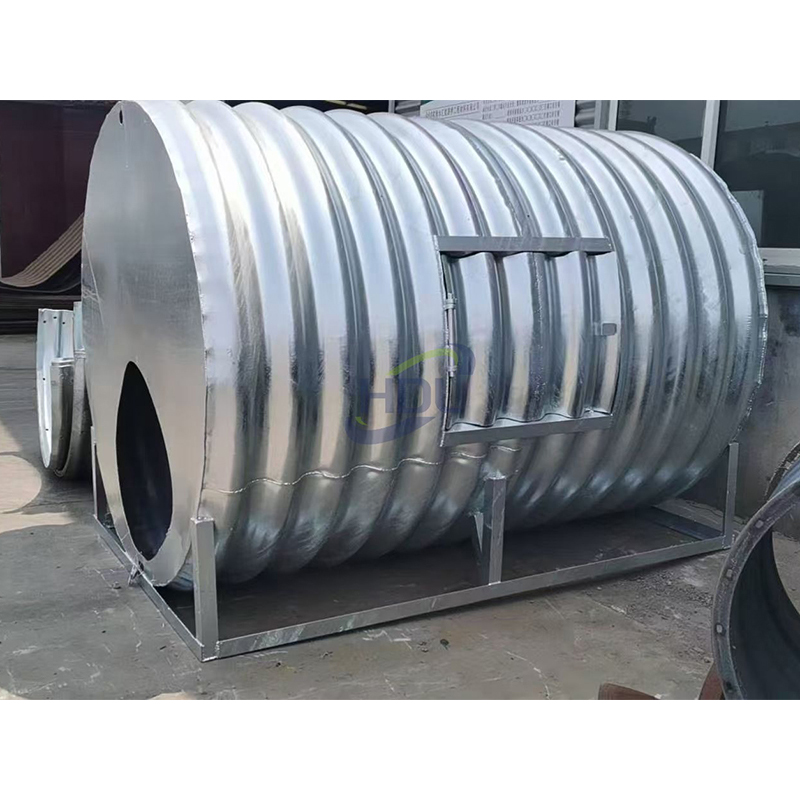

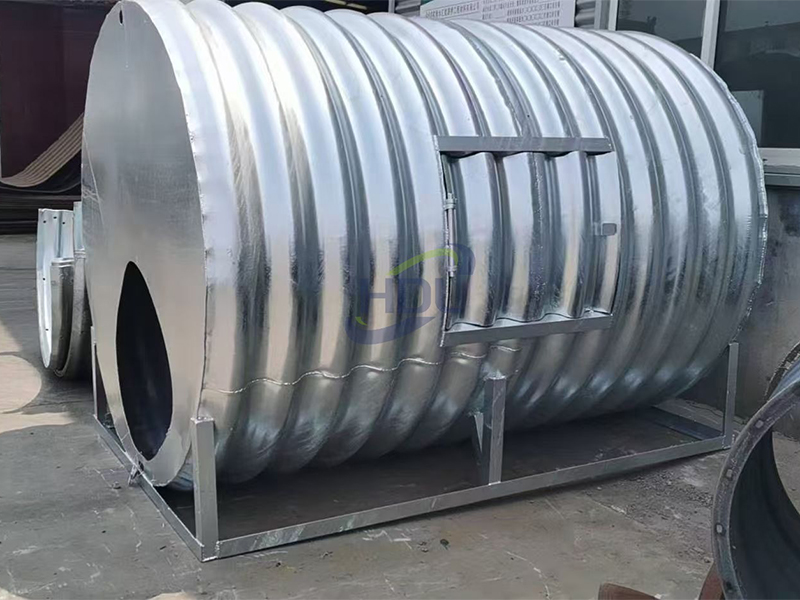

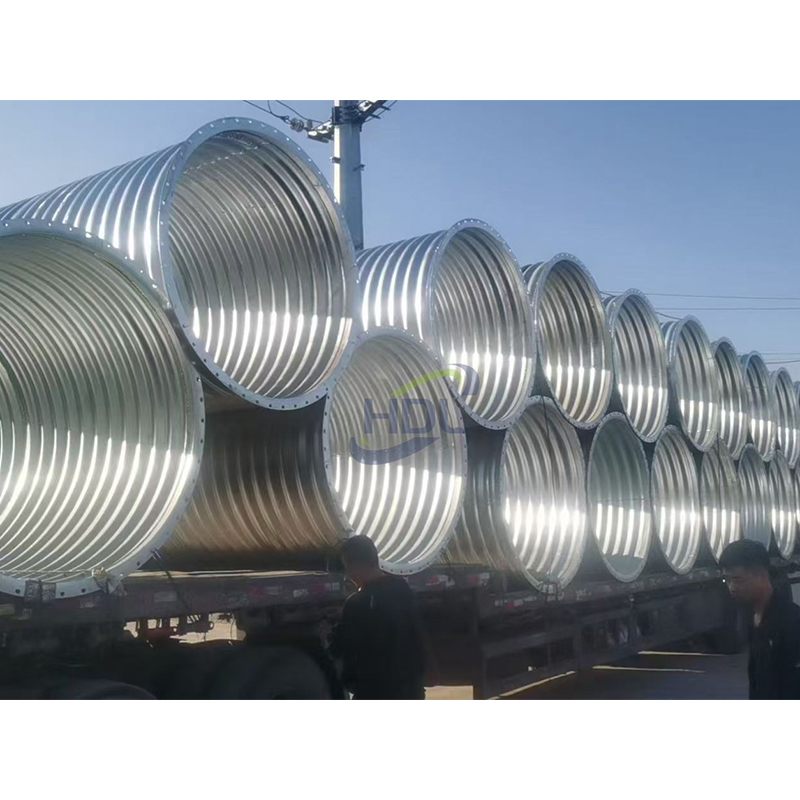

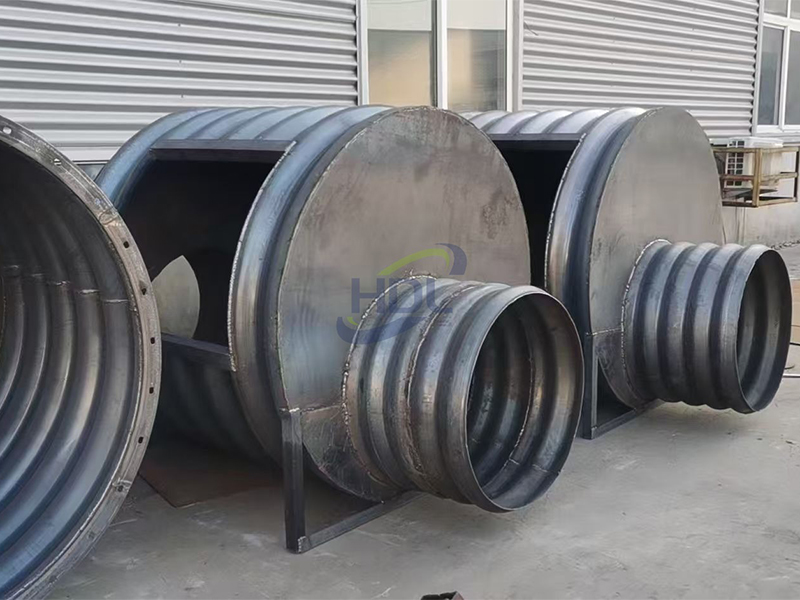

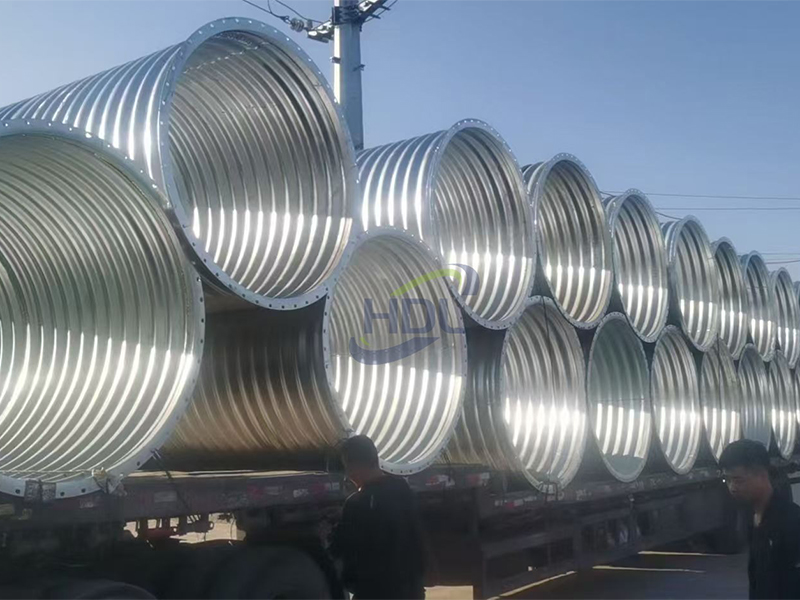

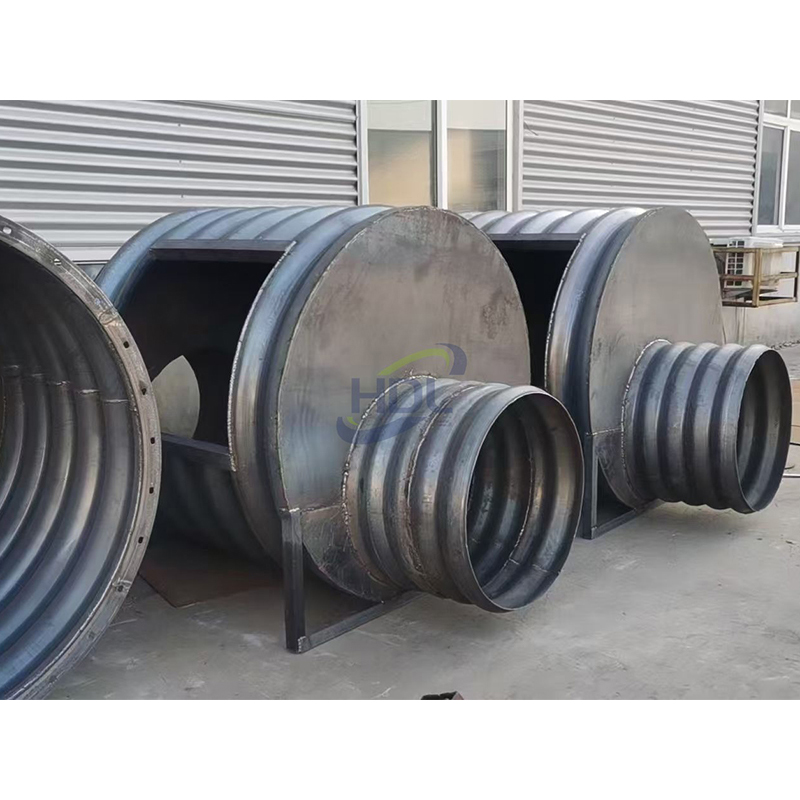

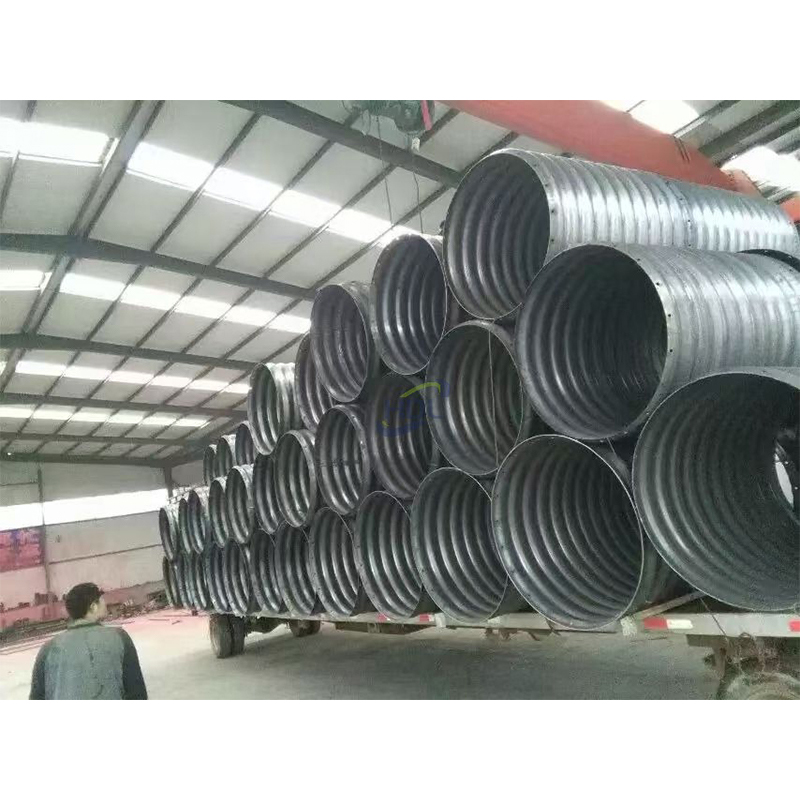

Гофрированные стальные листы (гофрированные листы для водопропускных труб)
На поверхности листов отсутствуют трещины, сквозные отверстия, заусенцы и следы коррозии
Допуски на размеры гофров: шаг гофра ±2 мм, высота гофра ±1 мм, толщина листа ±0,1 мм
Изогнутые листы соответствуют проектной кривизне; зазор в монтажном стыке ≤ 1 мм
Описание
маркер
Стандарты исполнения
1. JT/T 791-2010 «Гофрированные стальные трубы (сегменты) для водопропускных сооружений и путепроводов под автомобильными дорогами»
2. GB/T 34567-2017 «Холодногнутые гофрированные стальные трубы»
3. T/CCTAS 107—2024 «Технические условия на сборные гофрированные стальные конструкции»
Основной материал и механические свойства
1. Марки стали
- Стандартный тип: Q235B (углеродистая сталь; для обычных сооружений с малыми и средними пролетами)
- Тип повышенной прочности / для больших пролетов: Q355B (низколегированная высокопрочная сталь; для сооружений под высокими насыпями, на железных дорогах и арочных водопропускных сооружений с большими пролетами)
2. Механические свойства (основной материал)
- Q235B: Предел текучести ≥ 235 МПа, предел прочности 375–500 МПа, относительное удлинение ≥ 26%
- Q355B: Предел текучести ≥ 355 МПа, предел прочности 470–630 МПа, относительное удлинение ≥ 21%
Основные геометрические параметры гофра (шаг × глубина, в мм)
Мелкий гофр (трубы малого диаметра, небольшие путепроводы)
1. 68×13: Толщина листа 1,5–4,2 мм; применимый внутренний диаметр 300–1200 мм
2. 75×25: Толщина листа 1,5–4,5 мм; Применимый внутренний диаметр: 750–1500 мм
Средний профиль гофрирования (стандартные дорожные водопропускные трубы; наиболее распространенный тип)
1. 125×25: толщина листа 2,0–5,0 мм, внутренний диаметр 750–2000 мм
2. 150×50: толщина листа 2,0–7,0 мм, пролет 1,5–4 м
3. 200×55: толщина листа 3,0–7,0 мм, пролет 1,5–5 м
4. 230×64: толщина листа 3,0–8,0 мм, пролет 2–6 м
Глубокий / крупный профиль гофрирования (арочные водопропускные сооружения больших пролетов, крепь тоннелей, применение при большой высоте насыпи)
1. 300×110: толщина листа 4,0–10,0 мм, пролет 3–10 м
2. 380×140: толщина листа 6,0–12,0 мм, пролет 4–14 м
3. 400×150: толщина листа 5,0–10,0 мм, арочные конструкции сверхбольших пролетов
Стандартные диапазоны толщины листов
1. Мелкий профиль гофрирования: 1,5–4,2 мм
2. Средний профиль гофрирования: 2,0–7,0 мм
3. Глубокий / крупный профиль гофрирования: 4,0–12,0 мм
Параметры геометрических размеров конструкции
1. Стандартная ширина панели: 500 мм / 1000 мм
2. Способ формования: Сборка из сегментов (гнутых пластин) или цельная вальцовка труб
3. Форма поперечного сечения: Круглая, подковообразная, арочная или эллиптическая
4. Диапазон пролетов / внутренних диаметров: 0,3 м – 16 м
5. Диапазон высоты засыпки: 1,5 м – 60 м
Технические параметры антикоррозийной защиты (обязательные требования)
1. Горячее цинкование (базовая защита от коррозии)
- Средняя толщина цинкового покрытия с обеих сторон стального листа ≥ 84 мкм (масса покрытия ≥ 610 г/м²); минимальная толщина в любой точке ≥ 62 мкм
- Цинковое покрытие крепежных болтов ≥ 50 мкм; масса покрытия ≥ 350 г/м²
- Адгезия цинкового покрытия: Отсутствие отслоения или шелушения при испытании ударом молотка
2. Дополнительная антикоррозийная защита (для условий эксплуатации в сточных водах, засоленных/щелочных грунтах или прибрежных зонах)
- Эпоксидно-каменноугольное покрытие: Толщина сухого слоя ≥ 0,6 мм
- Битумное покрытие (погружением) / Полимерное покрытие: Толщина покрытия 1,0–1,5 мм
3. Расчетный срок службы
- Только цинковое покрытие: ≥ 50 лет
- Цинковое покрытие + двухслойная защита (битум/эпоксидная смола): ≥ 100 лет
Параметры системы соединений
1. Класс прочности болтов: Высокопрочные болты класса 8.8 с горячеоцинкованным покрытием
2. Стандартные типоразмеры: M16, M20, M22, M24
3. Способ сборки: Соединение листов внахлест; внутренние и внешние фланцевые соединения
4. Герметизация: Резиновая гидроизоляционная прокладка / герметик; обеспечение герметичности стыков
Механические и конструктивные характеристики
1. Гибкая конструкция; допустимая радиальная деформация ≤ 0,1D (где D — пролет)
2. Деформация под действием сосредоточенной нагрузки ≤ 0,2%; Несущая способность при осевом растяжении ≥ 2450 кН
3. Кольцевая жесткость возрастает с увеличением параметров профиля гофрирования и толщины листа; глубокие крупные гофры подходят для условий высоких нагрузок
Внешний вид и производственные допуски
1. На поверхности листов отсутствуют трещины, сквозные отверстия, заусенцы и следы коррозии
2. Допуски на размеры гофров: шаг гофра ±2 мм, высота гофра ±1 мм, толщина листа ±0,1 мм
3. Изогнутые листы соответствуют проектной кривизне; зазор в монтажном стыке ≤ 1 мм
